Korngrößenanalyse in Neuss: Siebung + Hydrometer für exakte Bodenklassifikation

Q: Wann genügt eine reine Siebung und wann ist das Hydrometer nötig?

Sobald der Feinkornanteil (<0,063 mm) über 10 % liegt, ist das Aräometerverfahren nach DIN EN ISO 17892-4 verpflichtend. Die Siebung allein erfasst den Schluff- und Tonanteil nicht, was zu falschen Bodenklassen und unrealistischen kf-Werten führt.

Q: Was kostet eine Korngrößenanalyse mit Siebung und Hydrometer?

Die kombinierte Prüfung liegt zwischen €100 und €170 pro Probe, abhängig vom Probenumfang und ob eine beschleunigte Bearbeitung gewünscht wird. Bei mehreren Proben aus einem Projekt staffeln wir die Preise.

Q: Wie lange dauert die Prüfung im Labor?

Die Nasssiebung ist in einem Arbeitstag abgeschlossen. Das Hydrometerverfahren benötigt etwa 48 Stunden, da die Sedimentation in definierten Zeitintervallen gemessen wird. Mit Berichtserstellung rechnen Sie insgesamt mit drei bis vier Werktagen.

Q: Welche Probenmenge wird für die Analyse benötigt?

Das hängt vom Größtkorn ab. Für sandig-kiesige Böden aus den Neusser Terrassen brauchen wir rund 2 bis 5 kg Material. Bei feinkörnigen Proben aus dem Auelehm genügen 200 bis 500 g. Die Probe sollte ungestört in einem luftdichten Beutel verpackt sein.

In Neuss begegnen uns regelmäßig heterogene Quartärablagerungen, die eine saubere Klassifikation nach DIN 4022 verlangen. Die Rheinterrassen, auf denen die Stadt mit ihren rund 155.000 Einwohnern liegt, wechseln auf kurzer Distanz zwischen sandigen Kiesen und schluffigen Feinsanden. Ohne eine vollständige Korngrößenanalyse mit Siebung und anschließendem Hydrometerverfahren bleibt das Baugrundrisiko unkalkulierbar. Wir führen die Prüfung im hauseigenen Labor nach DIN EN ISO 17892-4 durch und liefern die Kornverteilungskurve inklusive der Kennwerte d10, d30, d60, Cu und Cc. Für die Abschätzung der Durchlässigkeit oder die Wahl des Filteraufbaus bei Injektionen im Hafenbereich ist das unverzichtbar. Die Analyse startet bei Grobkorn über 63 mm und reicht bis in den Tonbereich unter 0,002 mm – damit wird aus einer Handprobe ein belastbarer Datensatz für den Statiker und den Hydrogeologen.

Die Korngrößenanalyse nach DIN EN ISO 17892-4 liefert die unverzichtbare Grundlage für jede Frostempfindlichkeitsklassifikation und Versickerungsbewertung im Neusser Baugrund.

Unsere Leistungsbereiche

Ablauf und Umfang

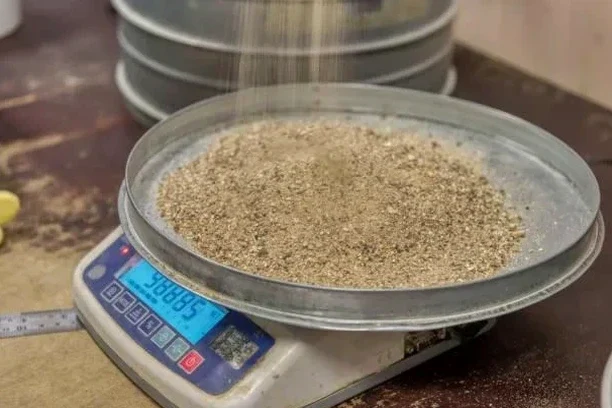

Neuss wuchs ab dem 19. Jahrhundert als Industriestandort rasant, und die Altlastenfrage prägt viele innerstädtische Projekte. Auffüllungen mit Ziegelbruch, Schlacke oder umgelagertem Lösslehm sind keine Seltenheit. Eine Korngrößenanalyse deckt solche anthropogenen Beimengungen auf, indem sie den Feinanteil präzise vom Sand- und Kiesanteil trennt. Im Labor sieben wir das Material nass über einen Satz genormter Prüfsiebe mit Maschenweiten von 63 mm bis 0,063 mm. Der Durchgang unter 0,063 mm geht ins Aräometer nach dem Prinzip von Stokes. Diese Kombination erfasst alles – vom Steinkorn bis zur Tonplättchenfraktion. Die Ergebnisse fließen direkt in die Frostempfindlichkeitsbewertung nach ZTV E-StB und in den rechnerischen Nachweis der Suffosionssicherheit ein. Wer in Neuss eine Versickerungsanlage plant, braucht den kf-Wert aus der Kornverteilung, den wir in Verbindung mit dem Plattendruckversuch für den Oberbau interpretieren.

Korngrößenanalyse in Neuss: Siebung + Hydrometer für exakte Bodenklassifikation — Technische Referenz — Neuss

Lokaler geotechnischer Kontext

Zwischen der hochwassergeschützten Innenstadt und den grundwassernahen Flächen in Grimlinghausen liegen geotechnisch Welten. In der City dominieren sandig-kiesige Terrassenkörper mit geringem Feinkornanteil, während in Rheinnähe oft Auelehm mit 40 % Schluff und mehr ansteht. Verlässt man sich auf eine reine Sieblinie ohne Hydrometer, unterschätzt man den bindigen Anteil systematisch. Die Folge: falsche Bodenklasse nach DIN 18300, zu optimistische Setzungsprognosen und ein Drainagesystem, das bei Starkregen zusetzt. Mit der kombinierten Korngrößenanalyse vermeiden Sie solche Kettenreaktionen. Wir kalibrieren das Aräometer täglich und führen die Prüfung bei konstanter Raumtemperatur durch, damit die Viskosität der Suspension nicht driftet. Gerade bei Stützmauern entlang der Erft ist der korrekte Reibungswinkel aus der Kornverteilung entscheidend für die Standsicherheit.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: info@geotechnik.biz

Geltende Normen

DIN EN ISO 17892-4:2017 – Bestimmung der Korngrößenverteilung, DIN 4022 T1 – Benennen und Beschreiben von Boden, ZTV E-StB 17 – Zusätzliche Technische Vertragsbedingungen Erdbau, DIN 18196 – Bodenklassifikation für bautechnische Zwecke

Technische Parameter

Parameter	Typischer Wert
Prüfnorm	DIN EN ISO 17892-4:2017
Prüfverfahren	Nasssiebung + Aräometer (Hydrometer)
Kornbereich	Ton (<0,002 mm) bis Grobkies (63 mm)
Aräometerflüssigkeit	Natriumhexametaphosphat-Lösung
Probenmenge gesamt	200 g bis 5 kg (materialabhängig)
Kennwerte Ausgabe	d10, d30, d60, Cu, Cc, kf (nach Beyer/Hazen)
Dokumentation	Kornverteilungskurve + Prüfbericht als PDF

Häufige Fragen

Wann genügt eine reine Siebung und wann ist das Hydrometer nötig?

Sobald der Feinkornanteil (<0,063 mm) über 10 % liegt, ist das Aräometerverfahren nach DIN EN ISO 17892-4 verpflichtend. Die Siebung allein erfasst den Schluff- und Tonanteil nicht, was zu falschen Bodenklassen und unrealistischen kf-Werten führt.

Was kostet eine Korngrößenanalyse mit Siebung und Hydrometer?

Die kombinierte Prüfung liegt zwischen €100 und €170 pro Probe, abhängig vom Probenumfang und ob eine beschleunigte Bearbeitung gewünscht wird. Bei mehreren Proben aus einem Projekt staffeln wir die Preise.

Wie lange dauert die Prüfung im Labor?

Die Nasssiebung ist in einem Arbeitstag abgeschlossen. Das Hydrometerverfahren benötigt etwa 48 Stunden, da die Sedimentation in definierten Zeitintervallen gemessen wird. Mit Berichtserstellung rechnen Sie insgesamt mit drei bis vier Werktagen.

Welche Probenmenge wird für die Analyse benötigt?

Das hängt vom Größtkorn ab. Für sandig-kiesige Böden aus den Neusser Terrassen brauchen wir rund 2 bis 5 kg Material. Bei feinkörnigen Proben aus dem Auelehm genügen 200 bis 500 g. Die Probe sollte ungestört in einem luftdichten Beutel verpackt sein.
